Chytrá domácnost ABB-free@home v moderním rodinném domě

Náš pohled na věc a vybrané řešení

Jakmile máte jasně daný rozpočet, který nechcete překročit, hledáte takové řešení, které bez kompromisů splní vaše očekávání, pokud jde o požadované funkce a zároveň nebude obsahovat žádné zbytečnosti, za které platit nechcete. Přesně takhle úsporně umíme naprojektovat chytrou domácnost s free@home i domovními telefony Welcome Midi.

Design

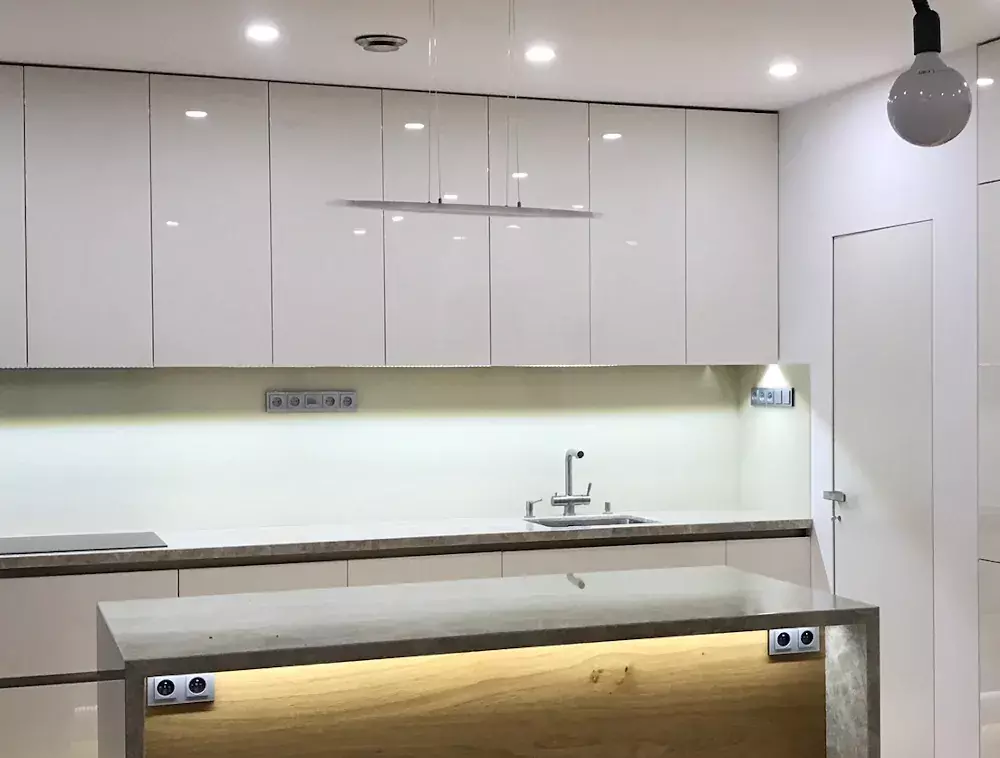

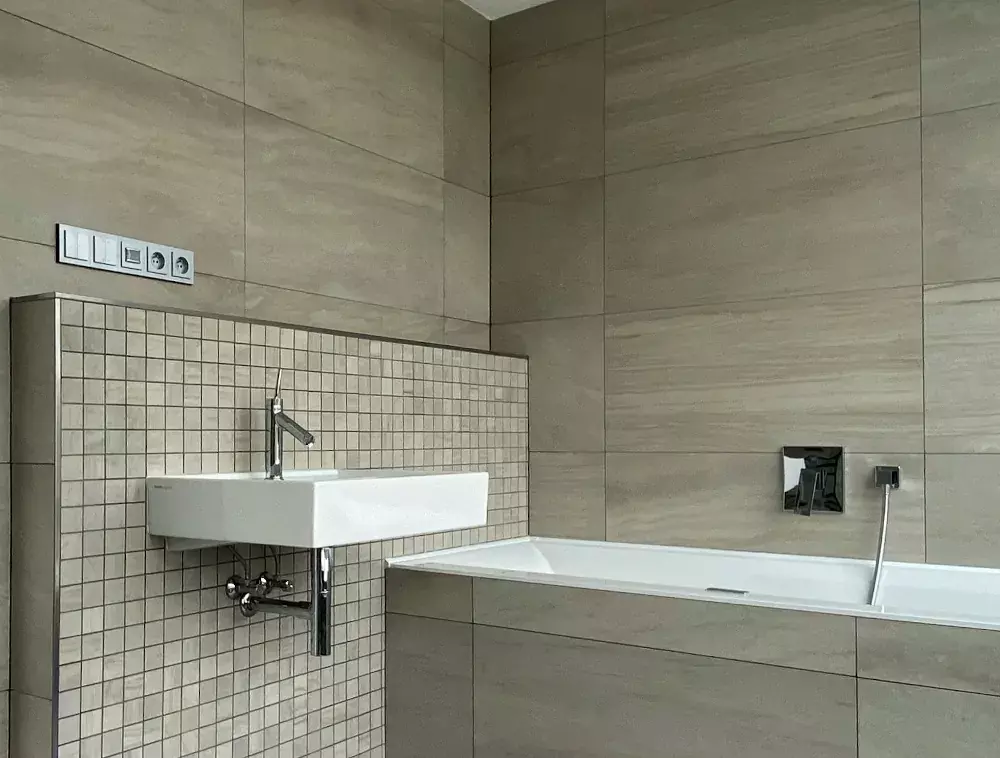

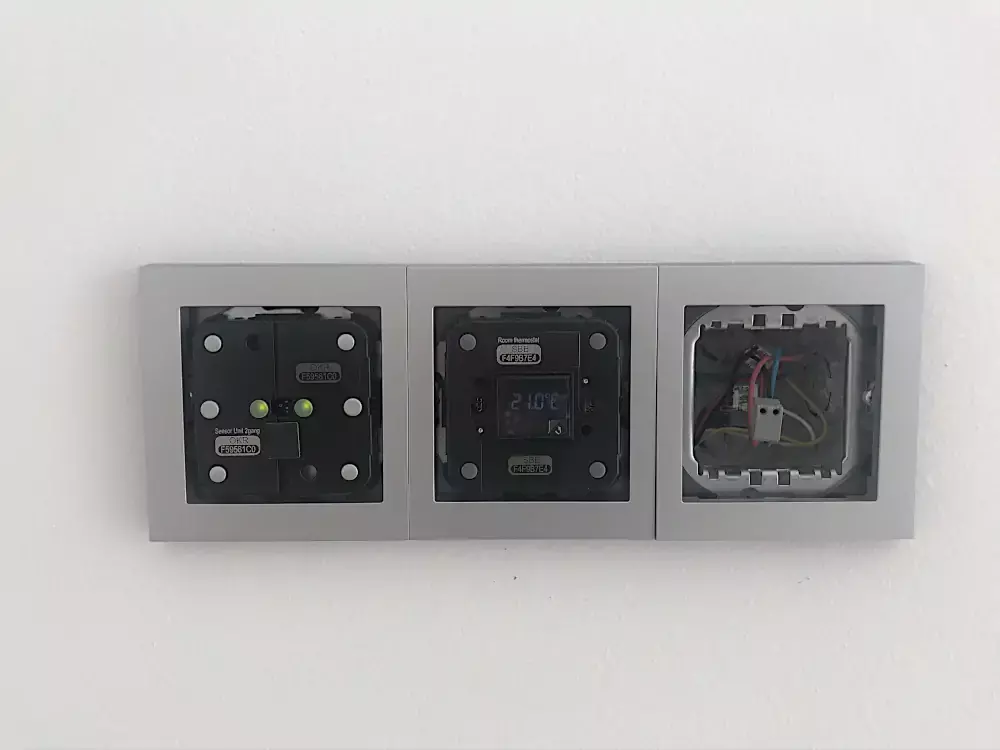

Investorům se líbily vypínače a zásuvky v designové řadě LevitM v titanové barvě. Tuto volbu majitelům domu chválíme, protože se krásně hodí do moderního interiéru. Tím pádem i všechny ovládací prvky inteligentní elektroinstalace (termostaty, snímače pohybu, ovládače pro spínání a ovládání žaluzií) se instalovaly ve stejném designu a barvě, aby spolu vše ladilo.

Osvětlení

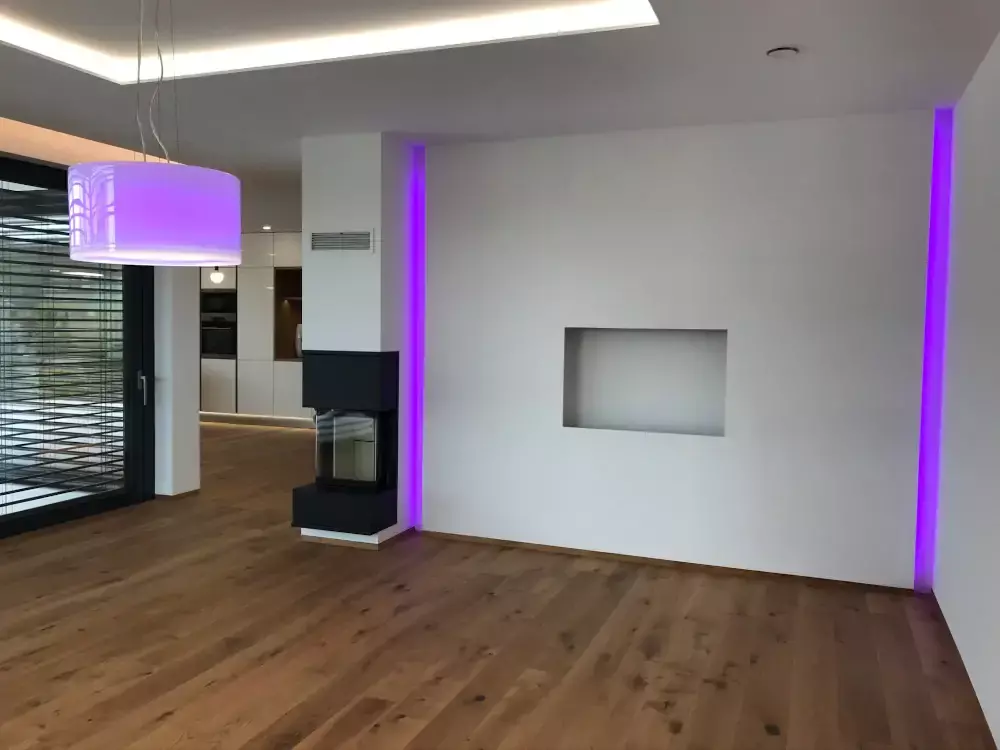

Řízení osvětlení včetně stmívání je samozřejmou součástí inteligentní elektroinstalace. Systém za vás ohlídá, aby se v domě zbytečně nesvítilo, když to není potřeba. Pokud jsou svítidla v domě stmívatelná, není problém je pomocí free@home řídit a upravit jas na ideální hodnotu. Majitelé domu také určitě ocení možnost světelných scén, kdy stisknutím jednoho vypínače se osvětlení celé místnosti přepne na požadovanou přednastavenou úroveň.

Úsporné topení, chlazení, větrání

Na střechu domu jsme doporučili umístit venkovní meteostanici, která hlídá aktuální povětrnostní podmínky a počasí. Podle naměřené hodnoty sledovaných parametrů řídí stínicí techniku a vytápění. V tomto případě chytrý systém hlídá venkovní i vnitřní teplotu a dává jasné požadavky systému vytápění, chlazení a stínicí technice, aby bylo dosaženo ideálních tepelných podmínek uvnitř všech místností. Zabráníme tím zbytečnému přetápění místností nebo naopak nevyhovujícímu a častému spínání chlazení. Rychlost větru, kterou meteostanice měří, systém vyhodnocuje a dle požadavku reagují žaluzie. Pokud vítr přesáhne hraniční hodnotu, žaluzie se vytáhnou, aby se neponičily.

Na základě informací z venkovní meteostanice jsou ovládána také střešní okna. Pokud meteostanice hlásí, že venku prší, nebo je silný vítr, okna se sama zavřou. Zároveň je tu možnost ovládat okna vzdáleně stisknutím tlačítka v aplikaci na mobilu.

Dům Vlčkových je vytápěný a chlazený tepelným čerpadlem, zároveň je instalovaná i rekuperace. Museli jsme vyřešit vzájemnou spolupráci těchto jednotlivých zdrojů, aby se např. zbytečně netopilo, když se právě větrá.

K úspornosti vytápění přispívají okenní kontakty ve střešních oknech, které přes binární vstupy do systému free@home přivádí informaci o otevřených nebo zavřených oknech. Když jsou okna otevřena, termostat automaticky vypne okruh topení v dané místnosti.

Monitorovaný vchod do domu s videotelefonem

Domovní zvonek koncept ekologičnosti a energetické úspornosti sice nijak neřeší, ale zasahuje do celkového komfortu bydlení. Navíc k domu, jako je tento, se nehodí jen nějaký obyčejný domovní zvonek, je potřeba myslet také na designovou stránku. U domovních dveří je umístěno tlačítkové tablo z eloxovaného hliníku se zabudovanou kamerou, která monitoruje prostor před celým vstupem do domu. Snímací charakteristiku můžeme libovolně upravit, abychom docílili přesného zaměření na osoby, které se pohybují před domem.

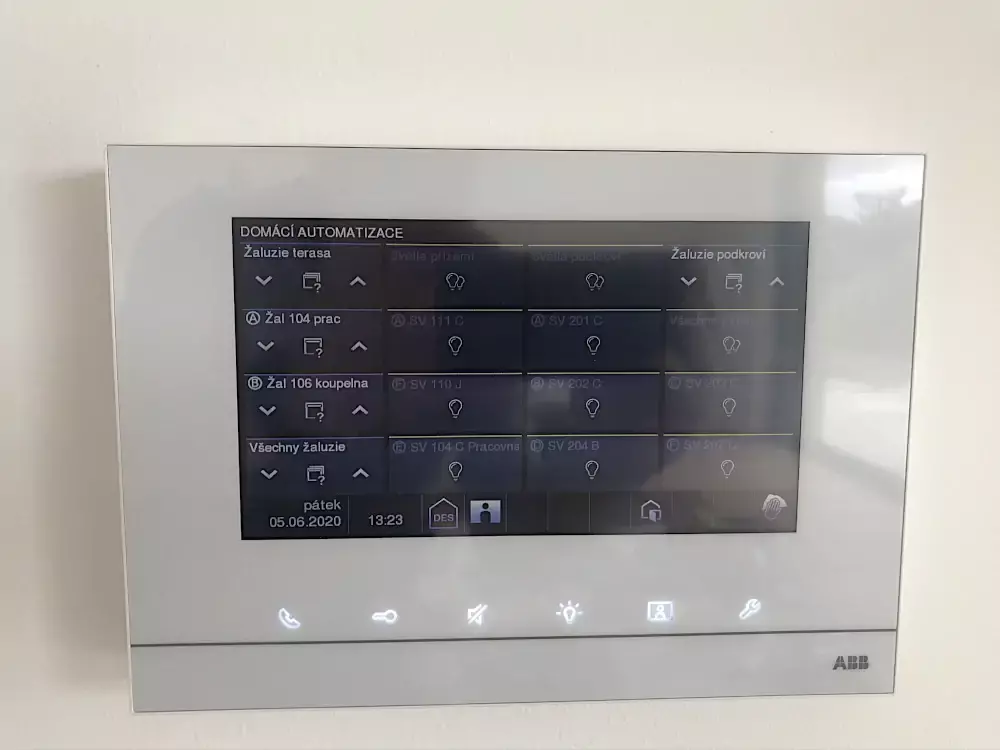

Domovní videotelefony jsou v domě umístěny na nejčastěji frekventovaných místech. Mají 7“ displej a kombinují v sobě funkci videotelefonu a zároveň i centrálního ovládače celé chytré domácnosti free@home. Obraz z venkovních kamer mohou Vlčkovi vidět i ve svých mobilních telefonech - to zajišťuje IP Gateway, která je součástí této instalace.

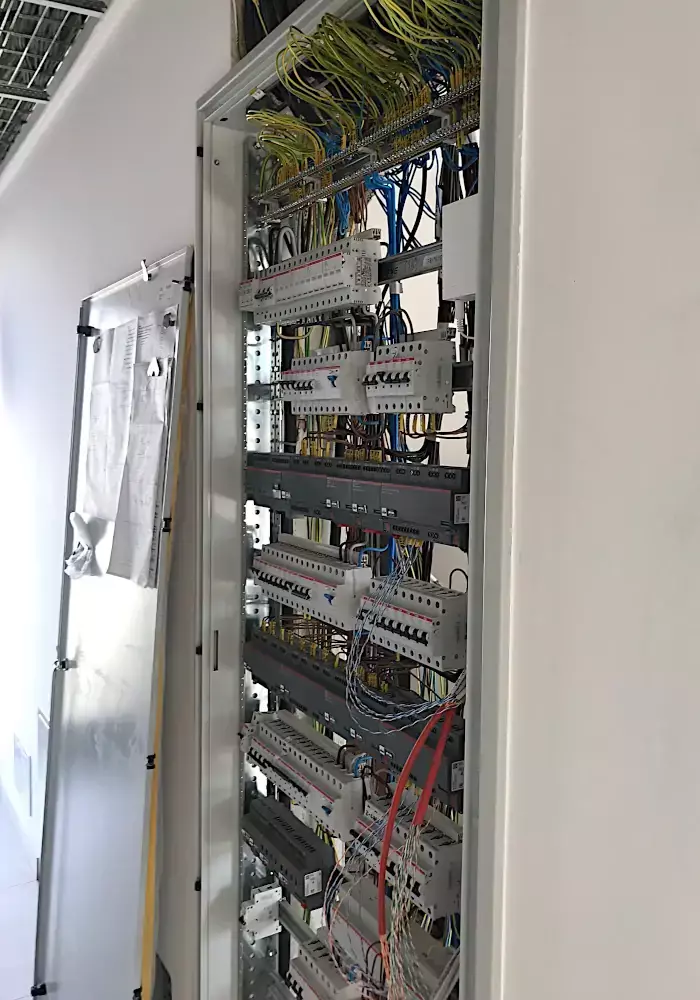

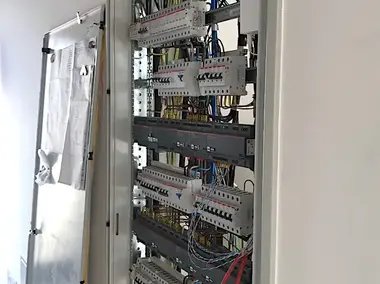

Takto jsme tedy celý systém navrhli, o jeho instalaci se postarala elektromontážní firma. Instalace od návrhu po oživení a počáteční naprogramování byla v tomto případě časově rozložena v postupných krocích na 6 měsíců, protože jsme byli závislí na průběžném dokončování dílčích stavebních prací.

Závěrem

Kombinace inteligentní elektroinstalace ABB-free@home a domovních videotelefonů zajišťuje efektivitu a ekonomický chod celé domácnosti. Světla svítí a topení topí, jen když je potřeba.

V celém domě lze regulovat vnitřní teplotu buď přímo z termostatů na zdech místností anebo z dotykových displejů. Lze si přitopit nebo naopak snížit teplotu i pomocí mobilních telefonů, které mají nainstalovanou aplikaci ABB-free@home Next. Podařilo se nám dosáhnout vzájemné spolupráce různých topných systémů ve spojení s inteligentním ovládáním.

Střešní okna, jsou-li otevřena, se v případě nepříznivého počasí sama zavřou. Zároveň je tu možnost ovládat okna vzdáleně stisknutím tlačítka v aplikaci na mobilu. Možnost mechanického otvírání a zavírání oken samozřejmě zůstává zachována. Venkovní žaluzie se automaticky stahují, vytahují, naklápějí v závislosti na počasí, teplotě venku i uvnitř domu.

Kromě energetické úspornosti majitelé domu získávají neocenitelný bonus v podobě komfortu, který jim bydlení s chytrou domácností nabízí. Rutinní funkce v domě probíhají automaticky samy.

Osvětlení v domě a kolem domu, žaluzie i topení lze podřídit časově definovaným režimům. Jednotlivé logické funkce je možné vzájemně provázat a podmiňovat: Například když nikdo není doma, dojde k vypnutí všech světelných okruhů, vypnutí nepotřebných zásuvkových kruhů, natočení žaluzií do ideální polohy, aby byl dům udržován v ekologickém režimu vytápění a v případě delší nepřítomnosti dojde i k vypnutí hlavního uzávěru vody. Důležité je, že k tomu Vlčkovi nepotřebují programátora, vše si jako obyvatelé domu nastaví a přenastaví sami podle své libosti. Ovládání a nastavování funkcí v ABB-free@home je velmi intuitivní.

Přístup do domu je řízen videotelefonem, který (máme na mysli vnitřní stanici) je umístěný na dvou nejfrekventovanějších místech v domě, kde je k němu nejlepší přístup. Navíc je tu možnost vyřizovat veškerou dveřní komunikaci prostřednictvím mobilu odkudkoliv. Včetně otvírání a zavírání vchodových dveří, vjezdové brány, garážových vrat.
