Otázka

Lze Smart Switch použít jako další ovládací místo k existujícímu světelnému okruhu?

Odpověď

Ano. Smart Switch můžete využít jako další ovládací místo i tam, kde nemáte k dispozici žádnou kabeláž. Díky tomu můžete snadno rozšířit klasické ovládání světla bez sekání zdí a tahání nových vodičů.

Jak to funguje?
U klasického zapojení, kde je svítidlo ovládáno z více míst (např. řazení 6-7-7-6), se na pozici prvního vypínače použije:

• ABB-FlexTronics® strojek např. s 1násobným relé
• 1násobný ovladač FlexTronics Wireless

Ovladač FlexTronics Wireless obsahuje komunikační rozhraní pro bezdrátové prvky ABB Smart Switch. K systému lze následně jednoduše napárovat bezdrátový Smart Switch umístěný kdekoliv v dosahu (pomocí aplikace ABB-free@home NEXT).
Stisknutím Smart Switche pak bezdrátově ovládáte kontakt FlexTronics vložky stejně, jako kdyby došlo ke stisknutí místního tlačítka. Ostatní ovládací místa v instalaci zůstávají řešena standardními tlačítky řazení 1/0.

Výhody tohoto řešení:

• Přidáte další ovládací místo bez kabeláže
• Není potřeba sekat zdi ani upravovat hotové interiéry
• Stávající elektroinstalaci zachováte
• Smart Switch umístíte/nalepíte prakticky kamkoliv (stěna, sklo, nábytek, noční stolek apod.)
• Pro dodatečné rozšíření ovládání osvětlení je to ideální řešení
• Vše máte v jednotném designu = hezky to vypadá a ladí k ostatním vypínačům u vás doma

Otázka

Mám vypínače řazení 6 - 7 - 7 - 6 a potřebuji přidat ještě jeden, ale nemám k němu dráty. Jak to vyřešit?

Odpověď

Můžete si pomoci bezdrátovým Smart Switchem. Pokud vypínače řazení 7 nahradíte řazením "tlačítko 1/0", tak k tomu můžete přidat Smart Switch, který vám bude suplovat tu další "sedmičku". Ovšem musíme poznamenat, že Smart Switche jsou dvoutlačítkové, takže tím pádem musíte počítat s tím, že jedno tlačítko na Smart Switchi bude plonkové (nebude mít žádnou funkci). Ale můžete mu nějakou vymyslet :-).

Otázka

Má ABB nějaký nástroj pro výpočet oteplení rozváděče?

Odpověď

Ano, máme nástroj pro výpočet oteplení rozváděče podobě excelové tabulky, kterou si stáhnete do svého počítače a máte ji pořád při ruce, nezávisle na internetovém připojení.

Soubor pro výpočet oteplení obsahuje 6 listů.

1. Na listu "Modulární přístroje podklady" najděte jednotlivé přístroje, jejich objednací čísla zkopírujte a vložte do seznamu na list "Zapojení obvodu".
2. Ve sloupci A číslováním naznačte hierarchii jednotlivých obvodů podle vzoru na listu "Ukázka popisu zapojení". A ve sloupci B pomocí selektoru vyberte fázi(e), na kterou(é)je přístroj připojený.
3. Pokud zakliknete některou z hodnot ve sloupci I, můžete v horní části tabulky pozorovat, redukci ztrátového výkonu na základě skutečného proudu procházejícího jednotlivými obvody.
4. Na listu "Rozvodnice podklady" najděte konkrétní rozvodnici, kterou jste vybrali pro danou instalaci. Pomůcka: Všechny rozvodnice označené zeleně vašemu návrhu vyhoví. Zkopírujte objednací číslo rozvodnice a vložte ho do buňky C6 na list "Výběr rozvodnice". Pokud je pole "Posouzení" zelené a říká "OK", váš návrh je v pořádku. Pokud rozvodnice nevyhoví požadavkům na oteplení, pole "Posouzení" ve sloupci H není zelené, ale žluté a obsahuje informaci "NOK", tj. že rozvodnice takové množství tepla nedokáže rozptýlit.
5. Vytiskněte si listy "Zapojení obvodu" a "Výběr rozvodnice+BOM".

Máme pro vás také šablonu na posouzení shody rozváděče dle ČSN EN IEC 61439-1, ed. 3 a ČSN EN 61439-3. Opět stačí stáhnout.

Pokud byste si nevěděli rady a chtěli názorně ukázat, jak s nástrojem pracovat, během půl hodiny instruktáže vás všechno naučíme v záznamu z webináře.

Otázka

Má ABB nějaký konfigurátor na vypínače a zásuvky?

Odpověď

Ano.  A nejen na vypínače a zásuvky. Máme konfigurátor domovní elektroinstalace pro plánování klasické i chytré instalace včetně vypínačů, zásuvek, osvětlení, topení a žaluzií atp.  Nakreslíte si v něm plánek, do něj rozmístíte funkční prvky - všechna spínání světel, žaluzií, ovládání topení atd. Konfigurátor to za vás ohlídá, aby vám v instalaci nic nechybělo. Na konci si z toho vytisknete projektovou dokumentaci, nebo i rovnou na pár kliků online objednáte v e-shopu některého z velkoobchodů elektro.

1. Na začátku se vás konfigurátor zeptá, jestli chcete využít nějakou rychlou volbu z přednastavených nejčastějších projektových situací, nebo jestli si chcete vytvořit svůj projekt.
2. Pokud tvoříte vlastní projekt, definujte, jestli vám jde o klasickou nebo chytrou elektroinstalaci.
3. Vyberte design a barvu vypínačů a zásuvek.
4. Vytvořte strukturu domu (počet pater).
5. Nakreslete plánky místností a jejich dispozice pro jednotlivá podlaží. Můžete zadat i přesné rozměry. Názvy místností si můžete přepsat, jak chcete.
6. Do plánku umístěte funkce a přidělte jim instalační prvky (např. osvětlení ▶ spínání ▶ spínač). TIP: Když jednotlivé instalační prvky umístíte těsně vedle sebe nebo nad sebe, konfigurátor pochopí, že vám jde o vícerámeček.
7. Hotovo? Klikněte na "Výsledek" vlevo dole. A máte komplet seznam položek celé elektroinstalace. Ten můžete vytisknout v podobě projektové dokumentace pro svého zákazníka. Seznam si taky můžete uložit (stáhnout) k sobě na počítač ve formátu .shc. A až budete příště pracovat na nějakém hodně podobném projektu, nemusíte ho naklikávat celý znovu, můžete si tam nahrát ten, co už máte z minula.
8. Vytištěný seznam položek můžete poslat mailem svému velkoobchodnímu partnerovi, aby vám přichystal objednávku. A POZOR - můžete si to i zjednodušit, jedním kliknutím během 1 sekundy celý seznam přeneste z konfigurátoru do nákupního košíku, odkud můžete nakoupit v e-shopu velkoobchodu, který si vyberete. Ceny uvedené v seznamu jsou pouze orientační, úplně na konci se vám přepočítají na takové, jaké máte u daného velkoochodního partnera.

Pro samotný výběr vzhledu vypínačů máte k dispozici také aplikaci Vyberte si vypínač, ve které si můžete hrát s designem a barvou vypínačů a interiéru a lépe tak odhadnout, které vypínače a jaká barva se budou nejvíc hodit.

Otázka

Má ABB nějaký konfigurátor na domovní telefony?

Odpověď

Ano, máme  online konfigurátor pro systém domovních telefonů ABB-Welcome Midi. Slouží jako průvodce návrhem instalace ve webovém prohlížeči a pomůže vám sestavit potřebné komponenty. Vytvoří vám i schéma zapojení. Nástroj vám rozdělí celý plán na tisknutelné stránky ve formátu A4, takže si schéma můžete vytisknout.

Pokud máte jednoduchý projekt: t.j. všechny byty mají stejnou vnitřní stanici a všechna patra mají stejný počet bytů, použijte "průvodce rychlým plánováním". Nebo použijte tlačítko začít "od začátku" a naplánujte složitější nebo heterogenní projekty.  Konfigurátor vám pomůže naplánovat i projekty, které přesahují rámec jedné budovy.

Je vhodný pro návrh audio i video řešení; konečná sestava závisí například na počtu pater, bytů, vstupů a provedení instalace.

Váš projekt v konfigurátoru bude mít svou URL adresu a snadno ho tudíž můžete sdílet (bez přihlášení!).

Chcete ukázat, jak v konfigurátoru pracovat? Pusťte si záznam z webináře a uvidíte.

Otázka

Umí ABB panely (např. Onetouch 7" / SmartTouch 10") zobrazit obraz IP kamery, která je zapojená ve stejné síti?

Odpověď

Co musím znát před integrací?

• IP adresa (např. 192.168.1.50)
• uživatelské jméno + heslo
• RTSP URL (např. rtsp://user:pass@IP:554/...)
• port RTSP (většinou 554)

Ze sítě:

• panel i kamera musí být ve stejné síti (např. 192.168.1.x)

Který způsob je lepší?

Varianta	Výhoda	Kdy použít
Přímá kamera	jednoduché	málo kamer
Přes NVR	stabilnější, centrální	více kamer

Získání RTSP odkazu:
rtsp://uzivatel:heslo@IP:554/Streaming/Channels/102

✅ Rychlá kontrola – check list

✔ kamera pingne v síti
✔ RTSP funguje ve VLC
✔ H.264 aktivní
✔ rozlišení ≤ 1920×1080
✔ otevřený port 554

Jak zobrazit kameru na ovládacím panelu (Onetouch 7" / SmartTouch 10")?
Z

1. pole Název: např. "Kamera_01"
2. pole RSTP: vyplníme url viz výše:  rtsp://uzivatel:heslo@IP:554/Streaming/Channels/102 např.:  rtsp://uzivatel2:XCJH!25sdbb@192.168.1.64:554/Streaming/Channels/102
3. pole: Necháme nevyplněné - hodnoty se přebírají z druhého pole
4. pole: Necháme nevyplněné - hodnoty se přebírají z druhého pole


Otázka

Jak poznat vadný proudový chránič?

Odpověď

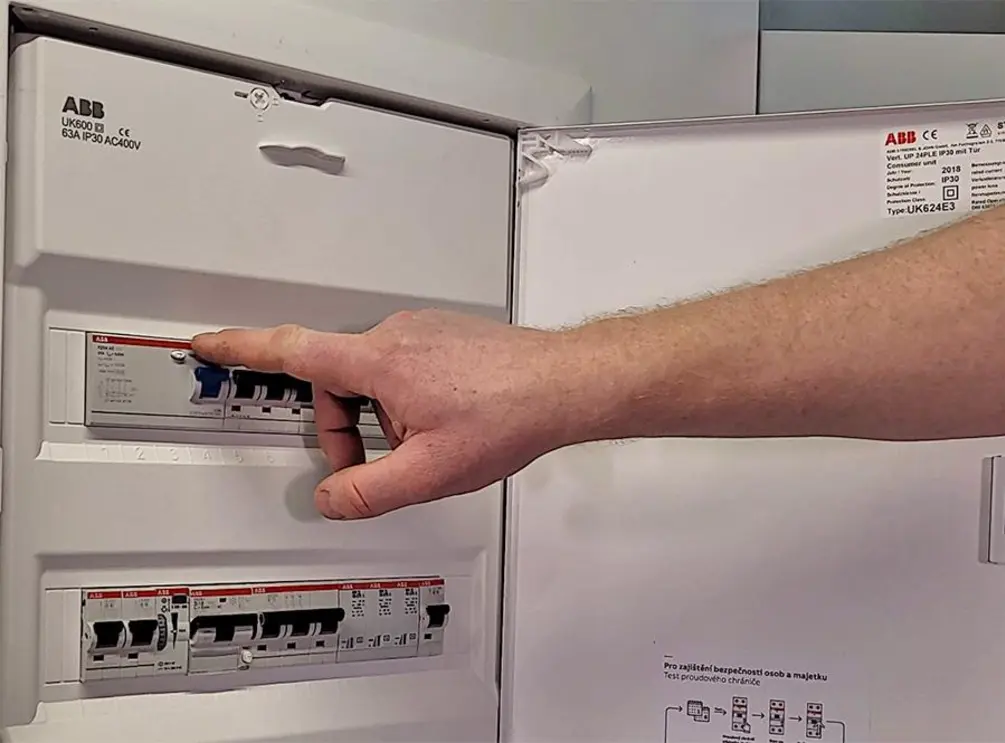

Vadný proudový chránič poznáte hlavně podle toho, že se nechová správně při testu tlačítkem T / TEST.

Krátce řečeno: zapněte chránič, ideálně mějte v chráněném okruhu zapnutou nějakou lampičku nebo jiné světlo, a krátce na proudovém chrániči stiskněte tlačítko TEST. Správně fungující chránič má okamžitě vypnout a odpojit daný obvod. Testovací tlačítko doporučujeme mačkat pravidelně, - aspoň každých 6 měsíců.

Podezřelé je, když po stisknutí TEST chránič nevypne. To je nejjasnější varování. Může být vadný, nebo může být špatně zapojený, ale pro laika je výsledek stejný: zavolat elektrikáře.

Pokud chránič nejde nahodit, nebo po nahození hned zase padá i při vypnutých spotřebičích, nemusí to nutně znamenat vadný chránič. Může být závada v instalaci, unikající proud ve spotřebiči, příčinou může být také vlhkost, nebo propojený pracovní nulák s ochranným vodičem.

Když chránič padá (vybavuje) „náhodně“, třeba při dešti, při zapnutí bojleru, pračky, myčky nebo venkovní zásuvky, opět nemusí být vadný chránič. Naopak – možná odhaluje problém jinde.

Upozorňujeme však, že tlačítko TEST neověří úplně všechno. Ověří, že v chrániči funguje jeho zkušební obvod a vypínací mechanismus. Nezměří vám ale přesně, při jakém unikajícím proudu a za jak dlouho vypne, ani neprokáže, že je celá elektroinstalace správně zapojená. Běžný proudový chránič v domácnostech bývá typicky 30 mA; jeho skutečné vybavení se odborně ověřuje měřicím přístrojem na proudové chrániče.

Když tlačítko TEST chránič nevypne, nebo se chránič chová podezřele, berte to jako důvod k odborné kontrole. Proudový chránič je bezpečnostní prvek, a když mu nevěříte, je levnější ho zkontrolovat nebo vyměnit než doufat.

Elektrikář při pochybnostech změří vybavovací proud, vybavovací čas, správné zapojení N/PE vodičů, případně selektivitu a typ chrániče. A taky rozliší, jestli je vadný samotný chránič, nebo jestli chránič jen správně reaguje na závadu ve spotřebiči či instalaci.

Otázka

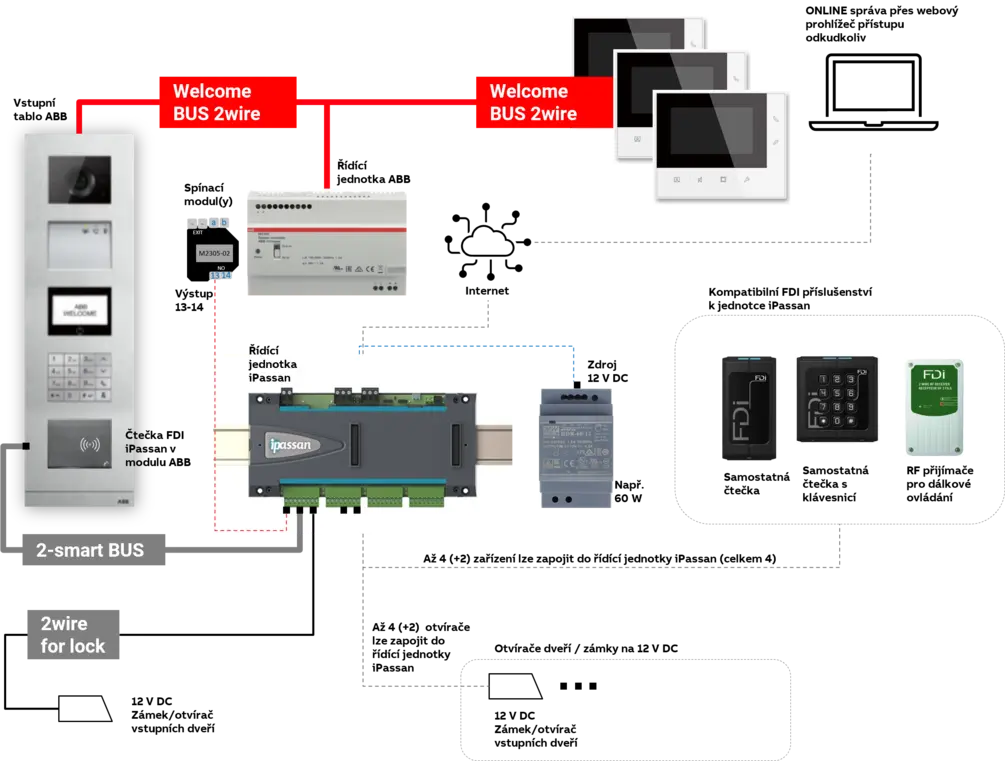

V bytovém domě chceme spravovat čipy (+mobilní přístup přes Bluetooth) online a zadarmo, umožní mi to systém ABB?Čtečku chceme začlenit do modulu ("okénka") vstupního tabla ABB-Welcome Midi, lze to?Dále máme 2 zadní vchody, kde bude pouze čtečka čipů, plnohodné tablo již není potřeba, lze to takto realizovat?

Odpověď

V případech, kdy v budově používáte chcete centrální správu čipů a chcete je začlenit do systému domovních telefonů ABB-Welcome Midi, máte možnost čtečku vložit do záslepného modulu. Tento modul si přední výrobci přístupových systému upraví tak, aby do něj šla vložit "jejich elektronika" a tím pádem pasuje do krytu tlačítkového tabla ABB.
Někteří evropští výrobci přístupových systémů (např. FDI s přístupovým systémem iPassan s onlinou správou zdarma https://www.ipassan.com/)
toho již využívají a nabízejí jejich vlastní čtečky integrované do ABB modulu. Tím mohou nabídnout kompletní správu databáze čipů např. přes webový prohlížeč PC odkudkoliv ze světa.
Nabídnou vám kompletní výrobek (není potřeba kupovat záslepný modul - ten je již součástí balení čtečky):

FDI produkt FD-020-261

(13,56 MHz + Bluetooth)

Objednací kód: FD-020-261 | Cena: přibližně stejná jako čtečka "mullion P40" | Označení: OEM Čtečka 13,56 MHz (EDC, IPassan, Transit+), 1 modul ABB-Welcome, 2-Smart, M+, BT
Kde koupit: https://nizke-napeti.cz.abb.com/prodejni-mista

Integrovaná čtečka v záslepce ABB nemá svůj kontrolér, ten je v rozváděči společné spotřeby umístěný na DIN liště a napájený 12 V DC z externího zdroje napětí. Tento kontrolér se vyrábí a dodává ve 2 verzích:

• Pro 1 čtečku FDI
• Pro 4 čtečky FDI (respektive až 6 čteček při dokoupení rozšiřovacího modulu)

Pro váš projekt je nutné rozhodnout se, zda budete chtít v instalaci 1, 2 nebo 6 čteček, podle toho zvolit jednotku kontroléru iPassan.
Kontrolorém má svorky pro připojení (každý kanál, takže u 4kanálové varianty je čveřice):

• 2 vodiče pro komunikaci se čtečkou "2 smart BUS - FDI" ozn.
• 2 vodiče pro EXIT kontakt (sepnutí kontaktu externím tlačítkem - to využívá ABB) ozn.
• 2 vodiče pro připojení dveřního otvírače COM – NC - NO (bezpotenciálové spínání - zdroj pro otvírač se volí dle typu dveřního otvírače, může se současně použít např. 12 V DC zdroj, který napájí kontrolér, ale může se použít i jiný např. 24 V DC)

Každé dveře mají svůj "ovládací kontakt" na kontroléru jednotky iPassan - na to je důležité brát zřetel a nezapomenout natáhnout kabel pro otvírač i komunikaci čtečky hvězdicově z rozváděče společné spotřeby. Impuls pro otevření vstupních dveří z vnitřní stanice (telefonu ABB) je realizován spínacím modulem M2305 v režimu "otvírače dveří" jehož výstup <13;14> je připojen na EXIT svorky daného kanálu .
Tímto řešením umožníme ovládání zámku jak z domovního telefonu, tak ze čtečky čipů FDI.
Správa čipů je ve webovém prostředí a dostupná odkudkoliv.
Jednotlivé čipy (resp. mobilní telefony s apkou "K-App") jsou přiřazeny ke konkrétnímu uživateli a jako správce můžete nastavovat přístupy k jednotlivým vchodům, kde jsou umístěny čtečky.

Pro názorný příklad jsem zvolil typové schéma zapojení se 40 byty, kde je 1 venkovní vstupní stanice s integrovanou čtečkou FDI v poslední pozici, dále 2 samostané čtečky (FDI) na povrch. Volitelně lze dokoupit i USB čtečku k vašemu počítači (USB enkodér EDC/PASSAN) a hromadně načítat přístupové čipy z pohodlí kanceláře.

V příloze:

• Návod ke čtečce FDI v "pouzdře" modulu ABB (pasuje do krytu tabel ABB)
• Schéma zapojení s kabeláží typové instalace se 40 byty
• Seznam potřebných položek v EXCEL (pro zaslání do vybraného velkoobchodu)

Technická podpora pro čtečky FDI pro ČR.

Otázka

Jaký je rozdíl mezi sběrnicovou a bezsběrnicovou instalací chytré domácnosti ABB-free@home?

Odpověď

Sběrnicová je taková, kdy spolu jednotlivá zařízení komunikují po sběrnicovém kabelu. Pro tento případ musíte mít po domě natahaný sběrnicový kabel (společně se silovým kabelem). Sběrnicový kabel tedy vede ke každému jednotlivému prvku v elektroinstalaci (od každého vypínače/ovladače do rozváděče).
Oproti tomu bezsběrnicová instalace je taková, kdy spolu jednotlivá zařízení v instalaci komunikují bezdrátově. V tom případě stačí přivést sběrnicový kabel do jediného místa - tam, kde budete mít umístěný centrální ovládací panel pro celou chytrou domácnost. Centrální ovládací panel vlastně slouží jako takový komunikační zprostředkovatel, který pro všechny prvky v instalaci tvoří vlastní komunikační bezdrátovou síť.

Kdy se rozhodnout pro jakou variantu? Bezsběrnicové řešení je záchrana u rekonstrukcí, abyste nemuseli sekat do omítek. Pokud ale jde o stavbu nového domu, doporučujeme instalaci sběrnicovou, tedy s komunikačním sběrnicovým kabelem. Částka za několik metrů toho kabelu je zanedbatelná. Budete však mít větší volnost v pozdějším rozšiřování té chytré instalace. Bezdrátová má omezenější výběr prvků, které do ní můžete zakomponovat.

Pozor! "Bezdrátová" neznamená úplně bez kabelu. Vypínače/ovladače něčím napájet musíte, takže silový kabel k nim samozřejmě vedete vždy. Bezdrátovost je o KOMUNIKACI mezi vypínači, spotřebiči a nějakým centrálním řídicím prvkem (mozkem) pro celou tu chytrou domácnost. (Tím může být řídicí modul v rozvodnici nebo centrální ovládací panel někde v předsíni nebo v obýváku.)

Otázka

Je možné z pozice elektroinstalační firmy přistupovat k chytrým elektroinstalacím vzdáleně? Abychom nemuseli jezdit na servis kvůli diagnostice problému? Kvůli nastavení a parametrizaci přístrojů? Abychom ušetřili čas i peníze zákazníkům a pracovali efektivněji?

Odpověď

Ano, díky ABB ProServis portálu - je vzdálená správa chytrých elektroinstalací pro elektroinstalační firmy hračkou.
Vytvoříte si registraci na https://apps.eu.mybuildings.abb.com/installer/abb/ a pozvete Vaše zákazníky do své sítě spravovaných instalací.
Ve videu se dozvíte, jakým způsobem se připojit k zákazníkům, a přiblížíme si konkrétní případ prakticky.

Otázka

Jak stmívat jednobarevný LED pásek ve světě ABB-free@home? Čím jej stmívat? Jak to celé zapojit? Bude ke stmívání LED pásku potřeba speciální převodník?

Odpověď

Jednobarevný LED pásek lze plynule stmívat i ABB-free@home aktory, respektive ABB-flexTronics strojky.
Budeme k tomu potřebovat:

• Stmívací aktor ABB-free@home nebo ABB-flexTronics: např.:
  • 64851 U-500 (+ovládací prvek)

  • 62851 U-WL-500
  • DA/M.6.210.2.1
  • DA/M.4.210.2.1
• LED pásek a trafo příslušného výkonu k LED pásku, převodník TRIAK --> PWM.

Stmívání světel je široké téma samo o sobě. Existuje vícero možností, jak stmívat LED pásky.
Obecně se používá PWM - tedy pulzně šířkové modulace - laicky řečeno: LED pásek se extrémní rychlostí zapíná/vypíná a jelikož lidské oko pracuje se strvačností, tak blikání vůbec nepozná. Regulace jasu se dosahuje změnou poměru času, po který je světlo zapnuté, vůči době, kdy je vypnuté.
Pokud máme stmívač, který na výstupu ořezává sinusoidový signál (po náběžné, respektive sestupné hraně pomocí elektronického členu - TRIAK), tak potřebujeme převodník, který ořezanou sinusovku převede na PWM signál.
Tyto převodníky jsou dostupné u obchodníků se svítidly. Např. typ SR-2303P(4 in 1) dostupný v kamenné prodejně/eshopu pod názvem: DALI, TRIAK, 0-1/10V, PUSH-DIM stmívač pro LED pásky SR-2303P | 1x20A (link) a podobné další, tento máme vyzkoušený a je kompatibilní s výše uvedenými stmívači ABB.
Poznámka:
Trafo k LED pásku je potřeba napájet z neregulované fáze (tedy nikoliv z výstupu stmívače). Proto je nutné 4vodičové zapojení od stmívače (vypínače) k trafu a převodníku.

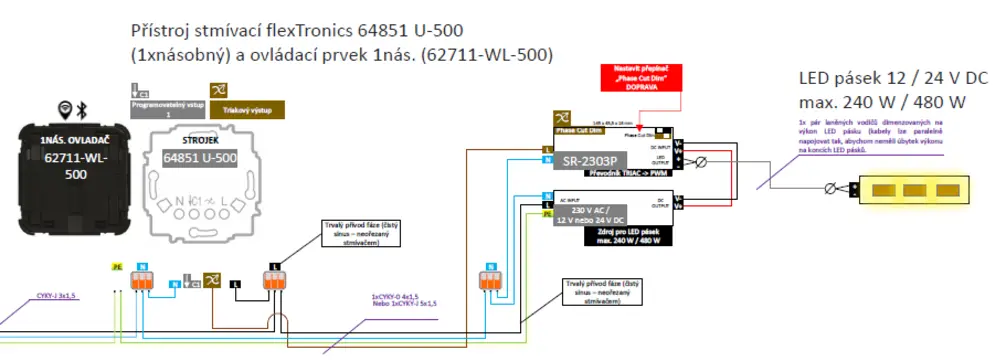

V příloze je schéma zapojení. Respektujte aktuální platné předpisy pro jištění a chránění světelných obvodů, schéma zapojení je obecné, práci na elektrickém zařízení smí provádět pouze kvalifikovaný pracovník s příslušným oprávněním dle nařízení vlády č. 194/2022 Sb. (k datu 13.05.2026).

Otázka

Jak nastavit kanál aktoru spínacího tak, aby se automaticky vypnul po 60 min?

Odpověď

Postup nastavení automatického vypnutí aktoru po přednastavené době. Hodí se nejen pro ovládání doběhu topného žebříku, ale obecně pro kteroukoliv zátěž, kterou chceme impulsem zapnout a očekáváme automatické vypnutí po uplynuté době.
